裝配式設計流程，首先在設計方面要貫徹安全、使用、經濟、美觀的設計原則。制造過程采用先進技術、充分發揮建筑工業化的優越性確保工程質量。

方案設計階段

①立面分析

考慮到立面底部基座及墻屋頂構架的造型復雜，復制率低。

② 平面分析

　　預制率越高成本越高。項目在預制構件的優先順序?yàn)椋侯A(yù)制樓梯、預制陽臺板、預制空調板、 預制外墻（含預制凸窗）、預制疊合樓板、預制非承重內隔墻等。

預制樓板

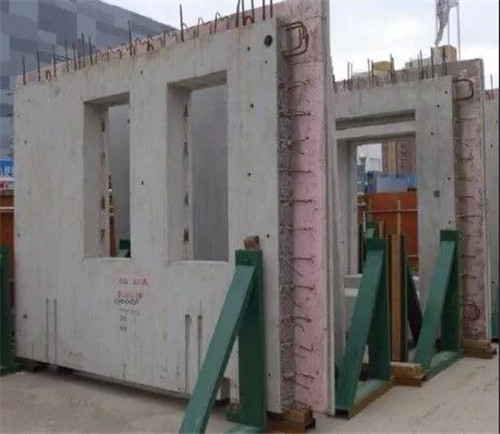

預制外墻

預制樓梯

③ 方案階段優化

　　在前期方案時，盡量統一構件開洞尺寸及大小，提高構件重復率可以大大減少模具成本，提高構件生產效率及現場施工效率，進一步縮短工程建設工期。

④保溫體系分析

　　對內、外保溫的優缺點，成本進行分析；另外PC做外保溫的項目很少，外墻防水、風化、檢修等均未得到時間的檢驗。因此不建議采用在PC外做保溫系統。

總體設計階段

①等同現澆結構

　　在各種設計狀況下，裝配整體式結構可采用與現澆混凝土結構相同的方法進行結構分析。節點區域的鋼筋構造（縱筋的錨固、連接以及箍筋的配置等）與現澆結構相同。縱向鋼筋采用機械連接、焊接、鋼筋灌漿套筒連接、或者是漿錨搭接連接。

②裝配整體式剪力墻結構設計

　　控制預制剪力墻承擔的地震傾覆力矩小于結構底部總傾覆力矩的 50%。對同一層內既有預制墻又有現澆墻的裝配式剪力墻結構，現澆墻的水平地震作用彎矩和剪力乘1.1的放大系數。 鋼筋套筒及灌漿料分別符合JG/T398和G/T408的要求。

③作用及作用組合驗算

基本作用組合要求。短暫設計狀況驗算。預制構件脫模驗算等。

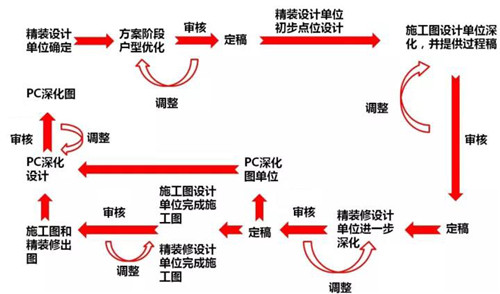

施工圖階段流程

重點摘要

　　裝配式建筑，需充分發揮建筑工業化的優越性確保工程質量；發揮預制構件的特點并結合立面的細部處理使建筑造型豐富；設計應充分考慮與精裝設計、現場施工安全措施及現場施工設備的關系，門窗和欄桿等二次設計和精裝設計提前進行，相關點位需在PC構件圖中定位并預留預埋。
